CMS® ECAD-MCAD Librarian 基于 Ai 人工智能机器学习技术，内嵌图像处理引擎，能够快速精准地识别和提取元器件的引脚信息，提供自适应或参数模板化匹配的引脚排列方式，自动创建原理图符号。
CMS® ECAD-MCAD Librarian 提供内嵌丰富的工业界常用参数化器件模版库，70 个模板,覆盖 100 多种常见的封装类型。具有三维STEP模型到二维封装焊盘投影面识别的特点，支持手动调整器件参数进行绘图，自动产生符合 GJB-3243A，IPC7351-B 及企业内部建库规范模型的 PCB 封装和三维模型，实现 PCB 封装与三维模型的自动匹配关联。
CMS® ECAD-MCAD Librarian 支持模型校验及接口输出，可适配业国内外多种主流 EDA 设计工具的数据格式输出。
核心功能
1.AI智能逻辑符号建模
支持快速导入 PDF 数据手册。

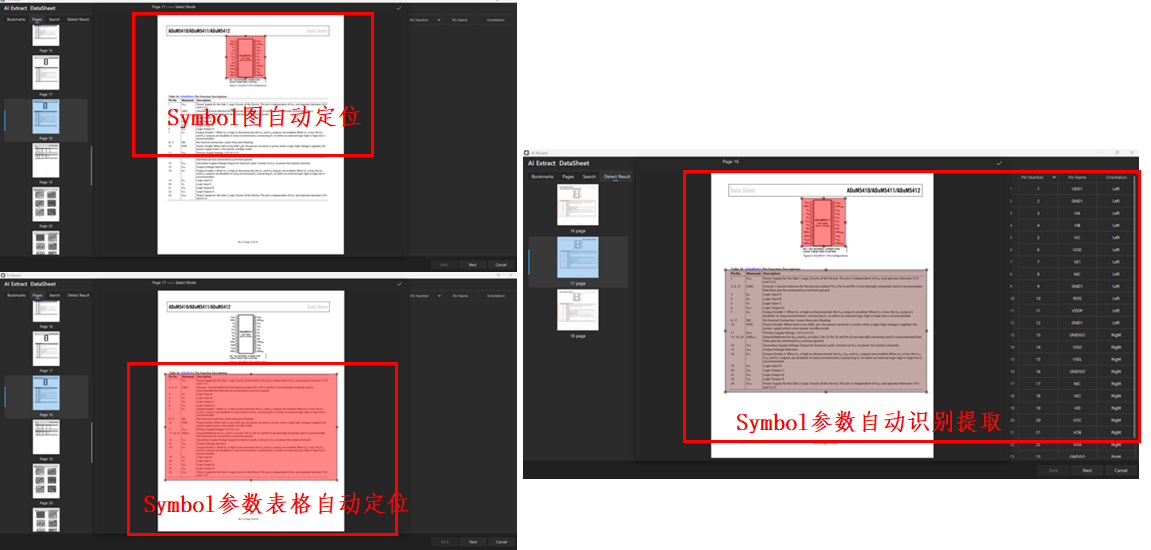

支持一键自动定位 Symbol 符号图和过滤定位。
支持一键自动定位 Symbol 参数表格。
内嵌上万种类 Ai 机器学习模型，快速识别并提取参数值。
支持自动检查校准数据，按参数生成 Symbol 符号库模型。
支持自动或手动方式选择模型。
支持软件自动萃取器件Pin Number、Pin Name 以及引脚方向等。
支持自动校准引脚语法错误。

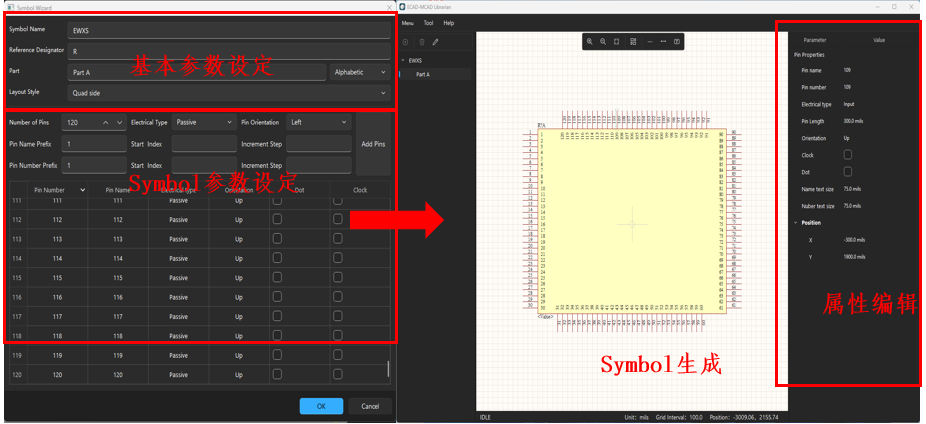

2.灵活的逻辑符号编辑器
CMS® ECAD-MCAD Librarian 符号编辑器提供符号库模型的快速灵活编辑修改功能，用户不仅可以对单个符号进行编辑修改，还支持对多 Part 符号进行创建和调整。与封装建模类似，该编辑功能包括放大、缩小等查看操作，以及拷贝、粘贴、剪切、元素删除、绘制（线段、圆、矩形、弧、多边形等）等常用功能。
通过这些灵活的编辑能力，用户可以根据实际需求，自由调整和优化符号的外观和布局，确保符号设计满足 PCB 元器件库的各种要求，大大提升了工程师在符号库管理方面的效率和灵活性。
- 支持单 Part/多 Part 元器件符号创建。
- 支持 Part 属性的在线编辑。
- 支持界面内进行符号图形的缩放、旋转等。
- 支持软件对单位栅格的定义。
- 支持手动绘制线条及多变形等图形。
- 支持文本添加。
- 支持增、改、删和图形镜像等操作。
- 支持生成的数据列表导入和导出。

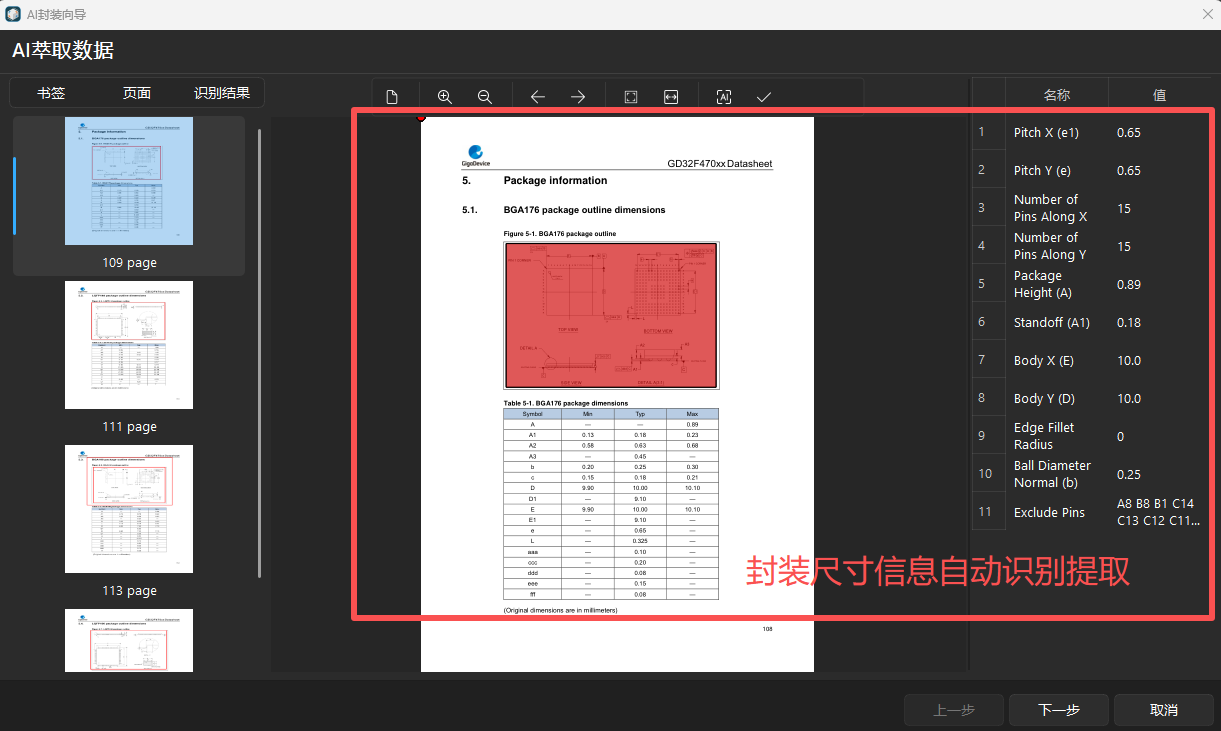

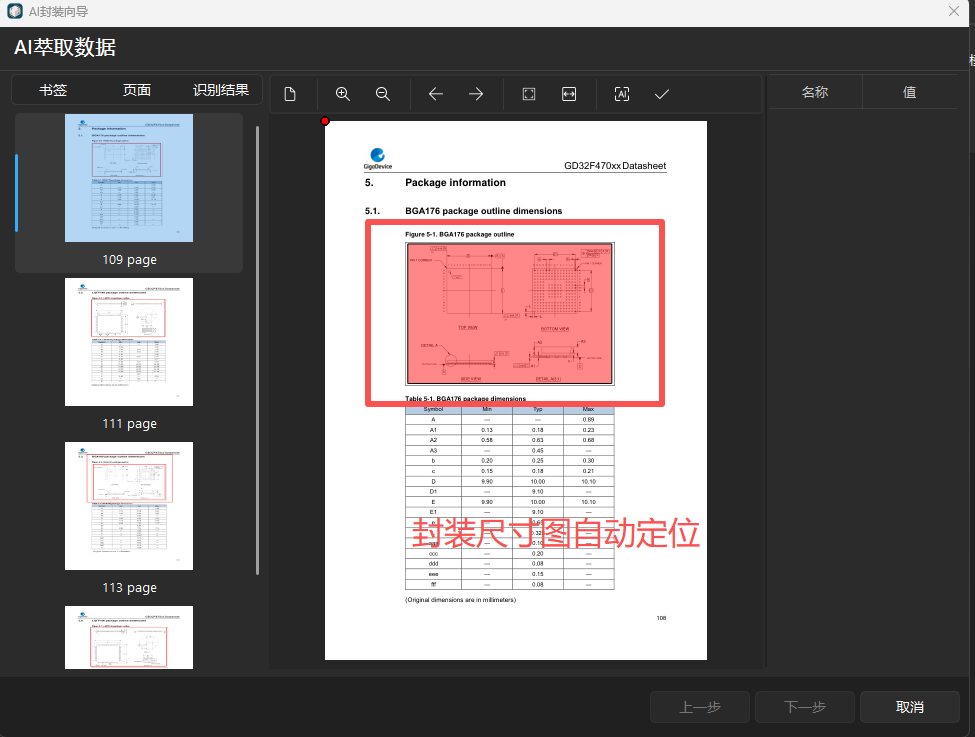

3.AI智能三维封装建模

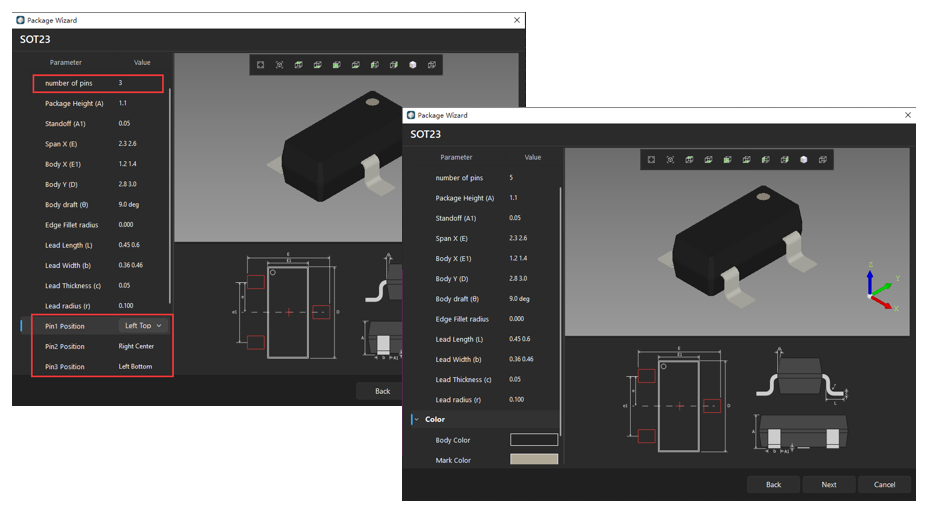

4.三维封装建模向导
CMS® ECAD-MCAD Librarian 提供了丰富的表贴和通孔封装类型的参数化模板。每个模板都包含大量可配置的参数，涵盖 3D 模型和 2D 封装库模型快速创建过程，支持 3D 模型投影直接产生 2D 模型库封装焊盘，可快速进行焊盘设计参数的全过程校验。

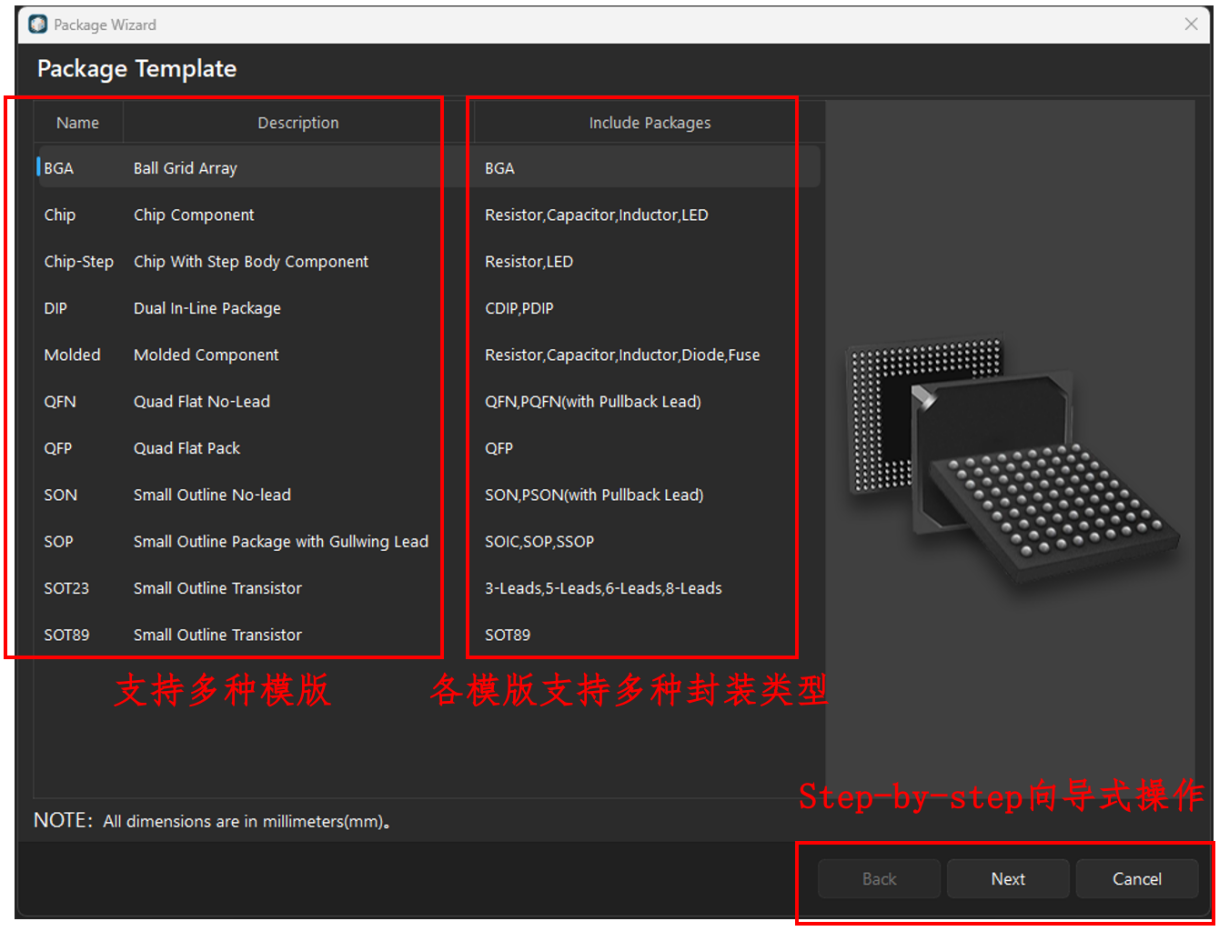

封装向导具有实时预览功能，元器件模型尺寸参数的变化会自动生成相应的 3D 模型和 2D 封装库。支持的模板包括：BGA、CHIP (适用于电阻、电容、电感、二极管)、CHIP-Step (适用于电阻和 LED)、DIP (用于 CDIP 和 PDIP)、Molded (适用于电阻、电容、电感、二极管)、QFN (适用于 QFN 和 PQFN)、QFP、SON (用于 SON 和 PSON)、SOP (适用于 SOIC、SOP 和 SSOP)、SOT23 (支持 3、5、6、8 引脚数量)、SOT89 等。
- 软件支持 70 个参数模板，覆盖 100 多种封装类型，并支持 IPC、GJB 等行业标准。
- 软件支持向导 Step by Step 方式建模。
技术优势
- 多EDA工具兼容：支持国内外主流 EDA 工具数据格式输出，无需担心软件适配问题。
- 标准化输出：按照 GJB-3243A、IPC7351-B 等标准规范，确保元器件模型符合行业标准，提升产品可靠性。
- 智能化高效建模：AI 算法驱动全流程自动化，建模效率较传统人工方式提升 5-10 倍，单元器件建模时间从小时级缩短至分钟级。
- 数据自动匹配：三维模型与 PCB 封装、原理图符号自动关联匹配，避免数据不一致导致的研发失误。
兼容规范与适用场景
兼容核心规范
- 军用标准：GJB-3243A
- 电子工业规范：IPC7351-B
- 主流 EDA 工具格式规范
适用场景
- 航空航天、军工电子等高端制造领域
- 消费电子、汽车电子研发企业
- 电子元器件生产厂家的库建设计
- 科研机构、高校电子工程实验室
