检查器件REF是否存在交叉错误

2018/7/18 12:00:00

      功能菜单:CheckForChecking\CheckForSilkscreen\CheckTextCross

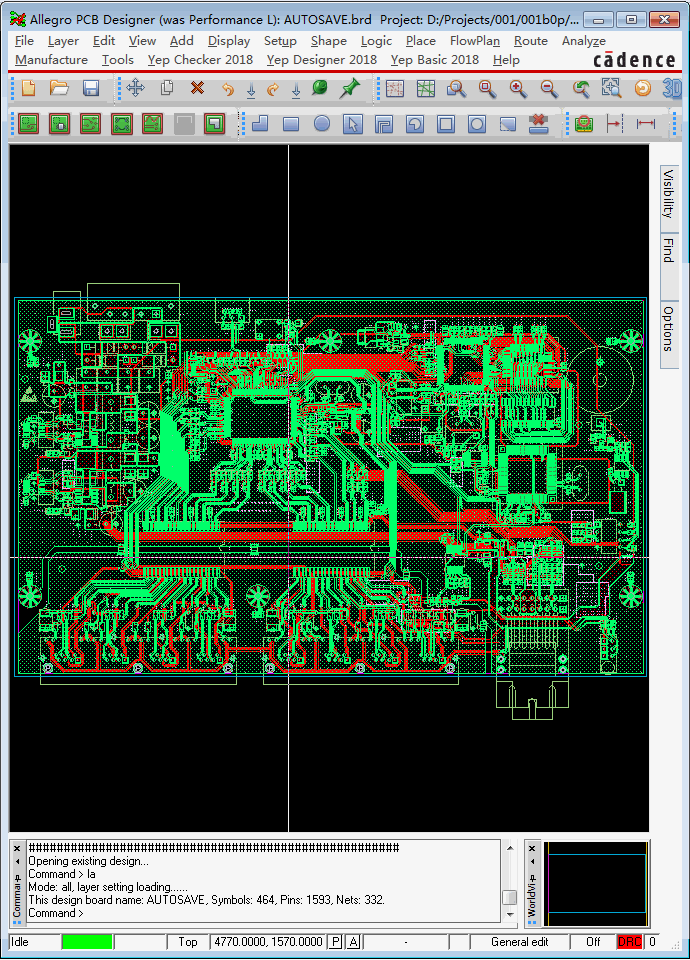

      程序功能:这个还是比较经常出现,但不容易被肉眼识别。程序运行后,会画出器件和REF之间的连线,用于肉眼查看REF摆放的是否正确,同时对交叉的摆放给出警告。器件和REF之间的连线在 "MANUFACTURING/Ref_Cross_Top" 和 "MANUFACTURING/Ref_Cross_Bottom"。

9.CheckForChecking\4.CheckForSilkscreen\9.CheckTextCross
