专家讲坛 | PSpice快速添加器件模型和全局参数容差
PSpice 17.2最新功能在PSpice AA中开始支持快速全局添加各种模型参数的全局容差，本文档介绍如何在PSpice中快速添加器件模型和全局参数容差参数。
在最新版本的PSpice中，PSpiceAA高级分析允许用户在当前工程中快速添加容差参数，而不需要更新任何器件/模型。核心提升功能如下：
- 为器件/模型参数添加全局容差
- 为全局变量添加全局容差
- 为电压源和电流源添加全局容差
- 为子电路参数添加全局容差
- 为从IC厂家网站上下载的模型参数添加全局容差
- 改进的PSpiceAA用户界面
PSpice AA是PSpice的高级分析工具，包括灵敏度分析（Sensitivity）、优化分析（Optimizer）、电应力分析（Smoke）、蒙特卡洛分析（Monte Carlo）和参数绘图分析（Parametric Plot），这些高级分析功能可以帮助用户进一步优化产品性能，提升产品质量和可靠性。
PSpice AA在调用灵敏度分析之前需要对原理图中需要参与仿真的参数设置容差参数，在之前版本的PSpice AA中需要直接编辑PSpice模型，添加模型参数，这种方法在规格复杂的电路中非常耗费时间。比如针对阻容感等无源器件，需要双击打开器件属性，然后在Tolerance中添加，如下图所示：
图1 通过器件属设置容差参数界面
之前版本调用PSpice AA仿真分析，需要在Capture的菜单PSpice中调用，如下图所示：
图2 之前版本PSpice AA启动菜单
最新版本在PSpice AA用户界面和容差参数设置方面有很大改进，首先最新版本的PSpiceAA菜单有明显变化，而且可以直接在Capture的工具栏上启动。如下图所示：
图3 最新版本PSpice AA启动菜单
图4 最新工具栏图标
最新版本设置全局容差参数的界面如下：

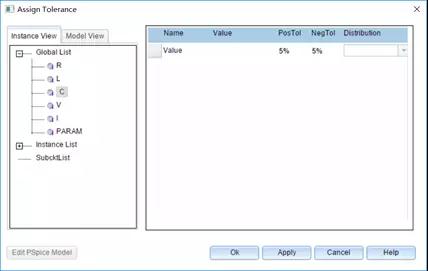

图5 最新版本PSpice容差参数设置界面
在图5中左边窗口中用户可以直接设置电阻、电感、电容、电压源、电流源和全局参数的容差参数，右边可以直接设置容差参数，而且可以设置不同的正负容差以及容差分布。在InstanceList列表下面还可以单独设置原理图中各个元器件的容差参数。
在本案例中首先设置电阻和电容的容差参数，如下：

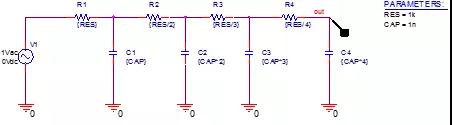

图6 原理图和容差参数设置

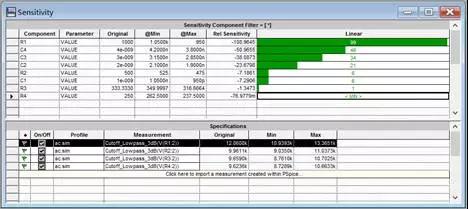

图7 灵敏度仿真结果
除了可以直接设置电阻和电容的容差参数之外，我们还可以直接设置全局参数的容差参数，如图8所示：

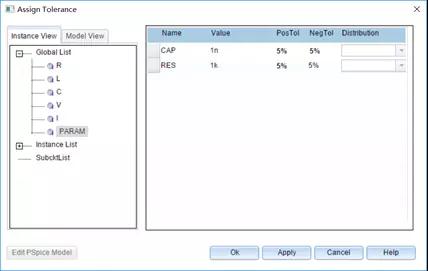

图8 全局参数容差设置

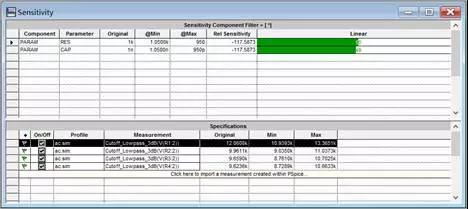

图9 全局参数容差仿真结果
本文介绍了使用最新的PSpice快速设置器件模型和全局变量的容差参数的方法，希望对广大工程师能有所帮助，下期介绍子电路模型参数容差的设置方法。
