升级到Allegro 17.2-2016的10大理由
电子设计自动化领域领先的供应商 Cadence，与诸位分享Cadence Allegro、Sigrity等产品最新的科技成果和进展，并向电子设计工程师展示Cadence独有的PCB和封装设计解决方案。下面给您带来“升级到Allegro 17.2-2016的10大理由”系列文章。
升级到Allegro 17.2-2016的10大理由
Cadence Allegro 17.2-2016是过去十年中发布的最大版本，于2016年4月下旬发布。由于17.2-2016版本包含数据库更改，通常会出现在零版本中，很多人想知道何时是升级的最佳时间。如下列出了升级到Allegro 17.2-2016版本的十大理由，以便您更好地理解每一项的价值。 本文将帮助您学会Allegro 17.2-2016版本中的这些新功能，并从中受益。 在这一期文章发布之后，我们将针对每一项作更详细的介绍。
先进的柔性和刚柔结合板设计支持 – 大大缩短了设计周期
这对于那些广泛应用柔性和刚柔设计的电子产品的设计者来说是好事。Allegro 17.2-2016版本实现了柔性和刚柔结合板设计的多项新功能，可以最大限度地减少MCAD的迭代，并降低柔性和刚柔设计的总体成本。
按区域设置层叠的功能，使刚-柔-刚的层叠设计更加快捷易用，进一步完善了MCAD-ECAD协同设计。 这种新功能也为包含很小比例的高速或RF电路设计的PCB实现了板材镶嵌。 板材镶嵌能为这类型PCB节约高达25%的成本。
另一个提升点是让柔性设计的规则设置更灵活。 此版本为柔性和刚柔设计引入了12个新层和19个表面处理方式。更重要的是，用户可以添加新的自定义的图层和表面处理。 新的内层检查方式能够检查两个不同层之间的几何形状。
新的并行设计能力 – 与您的团队成员实时协同设计
设计周期短？ 异地分散办公，需要同时参与同一个项目？ 有了Allegro 17.2-2016的协同设计功能，你们可以同步进行同一个设计。多个设计者同时连接到一个通用的Allegro PCB数据库，他们可以轻松地同时开展设计，所有成员都可以实时查看任意团队成员所做的任何更改。 新的Allegro协同设计功能可以将高密高复杂PCB的走线时间缩短约80％。
新的PAD编辑器 – 易于使用，并支持许多新的pad类型
新的焊盘编辑器通过现代易用的图像界面创建焊盘，大大提高您的设计效率。向导形式的工作方法可以轻松地定义焊盘及其所需属性。 新的编辑器提供了许多新形状的焊盘，使复杂焊盘的设计变得更简单。 有了这个版本，用户可以创建一些新形状的焊盘，例如甜甜圈形状，圆角矩形或倒角矩形。 这些焊盘不仅容易创建，还使设计过程的其余部分更加顺畅。 17.2 焊盘还可以把走线禁布区作为其定义的一部分，能够根据焊盘结构进行控制，可以控制每一层上或延伸到开始/结束层之外的相邻层上进行控制。
在行业中领先的背钻能力 – 轻松找到有背钻标记的通孔
Allegro PCB Designer是多年前第一个支持背钻能力的工具。 根据客户反馈，我们为标记为背钻的孔增强了设计规则，使设计过程更加高效。 另外，为了避免引入新的问题，我们给那些需要背钻的孔提供了更好的可视化效果。

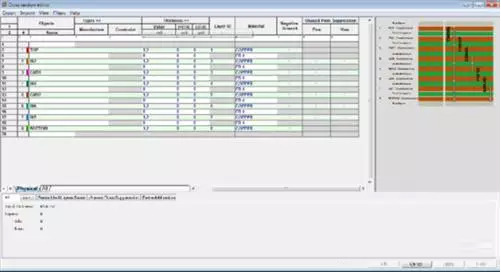

新的层叠编辑器 – 简化层叠相关的规则和设置
新的层叠编辑器提供了所有功能的设置，如按区域设置层叠，动态处理未使用的焊盘和埋入式元器件设计。 定义层叠特征时，可堆叠窗口中显示堆叠结构的动态图形。 层叠图形中包括设置和显示反钻方向的功能。 网格编辑功能允许您添加图层对或用户定义的图层数量。 其他增强功能包括将材料字符长度从19增加到250，正/负片层容差支持，过孔标记优化，能控制层及其值的编辑，以及支持顶层/底层以上的未命名电介质层。
平滑的弧形走线节省了在柔板设计的走线设计时间
无论您是做柔性、刚柔或刚性PCB，Allegro PCB编辑器的布线功能都增强了。增强的布线方式通过更有效的方法为用户提升效率。 它引入了一个简单的基于canvas的双状态点击使用模型，也可以推挤现有的连接线。 非轮廓和轮廓走线之间的转换也很平滑。 你必须自己尝试一下它的易用性。
梯形凸块布线 – 控制关键信号的阻抗和串扰，特别是BGA区域
在引脚数量庞大、引脚间距小的器件区域，线宽被迫变小。 这意味着单端和差分对信号必须通过引脚区域曲折引出，有时还是弧形的。 更糟糕的是，平面层引脚区域都是void，使得阻抗不可控制。 升级到Allegro 17.2-2016，将有新的方法来控制这些区域的信号阻抗。 您可以通过在并行走线上添加梯形形状来控制阻抗，提供数量设置和间距设置，在编辑走线时可编辑删除梯形方块。
信号完整性设计也更好 – 通过Allegro PCB编辑器中的 “Sigrity verified” 自定义回流路径
Allegro 16.6-2015引入六种新的回流孔。 借助Allegro 17.2-2016版本，您可以结合预先验证过的回流结构使用，以节省布局布线设计的时间，避免后仿真时返工。
新设计规则检查
与以前的版本一样，我们继续加强Allegro PCB编辑器中的设计规则。 除了背钻规则及柔性、刚柔板的内层检查规则外，我们还增加了新的drill DRC以及四个锐角检测规则。 对于drill DRC，您可能还记得，几个版本之前，Allegro PCB Editor启用了动态控制焊盘功能。当时，我们还引入了一个新的DRC “hole to other objects”。与动态焊盘抑制相关的DRC仅在焊盘被标记为抑制时，才被激活。在此版本中，Allegro PCB编辑器允许您在具有焊盘的孔上启用基于钻头的DRC – 您可以针对不需要抑制焊盘的对象设置和检查DRC。 对于基于角度的规则，我们添加了这四个新规则 – 最小shape边缘到边缘、最小线到焊盘、最小线到角度和最小线对角度。
易于使用的改进
让Allegro PCB编辑器易用是我们持续关注的焦点。 在Allegro 17.2-2016版本中，我们增强了几项功能，以减少您设计PCB的时间，减少鼠标点击次数，并提高自定义功能。 现在，您可以将自定义命令添加到工具栏，而显示面板现在允许设计人员更快更有效地控制图层内容。 Allegro约束管理器也有一些改进。
