PowerSI

本节介绍Cadence® Sigrity™ 2017 PowerSI® QIR2 版本中的新增功能。

S2RLGC的改进

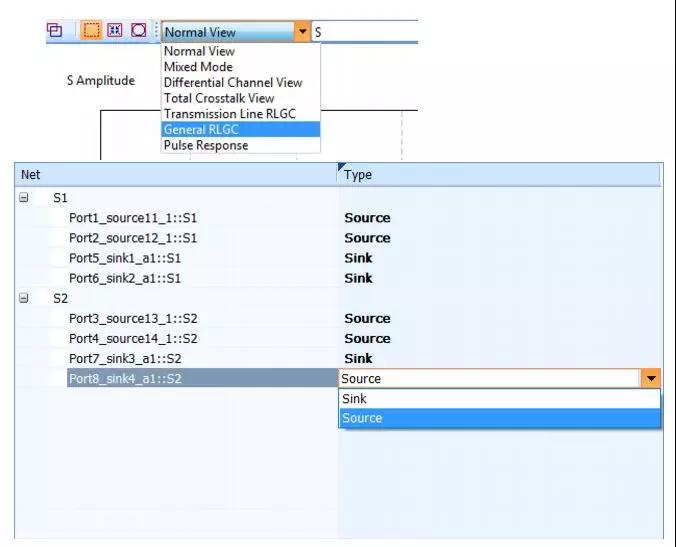

增添了新的S2RLGC功能，通用RLGC，可用于常规S参数的处理。新功能可以作用于多端口数据（例如，从单一源到多个负载）。新的GUI允许您指定哪些端口是source，哪些是sink。每类至少需要有一个。

注意：先前的S2RLGC曲线查看器功能基于耦合传输线理论，仅限于2N端口S参数（例如，单源，单负载）。这个2端口S2RLGC功能在此新版本中被重新命名为传输线RLGC，并且仍然只作用于端口对。

新的曲线计算

PowerSI中包含以下新的曲线计算选项：

• max 以两条或更多条曲线作为参数，并返回所有指定曲线每个频率点的最大曲线值（以下未显示，仅限于TCL）。
• max_range在整个频率范围内找到最大曲线值；可选择带有两个附加参数Fmin和Fmax，并仅在该频率范围内返回最大曲线值。
• deriv返回指定曲线vs频率的导数。
• integ返回指定曲线vs频率的积分。
