tractIM

本节介绍Cadence® Sigrity™ 2017 QIR2版本中XtractIM™的新增功能。

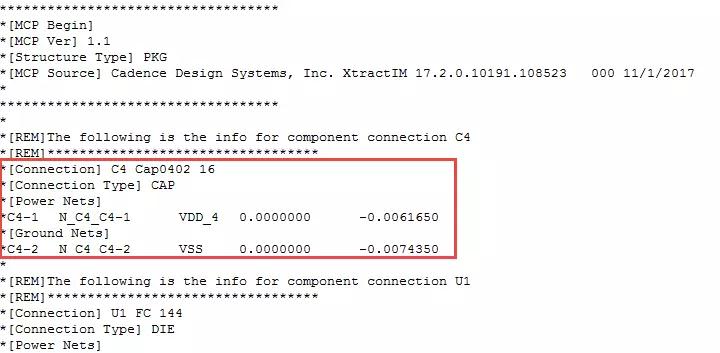

在MCP header中添加了去耦电容引脚

在该版本中，去耦电容的引脚信息被添加到由XtractIM生成的SPICE模型的MCPheader中。

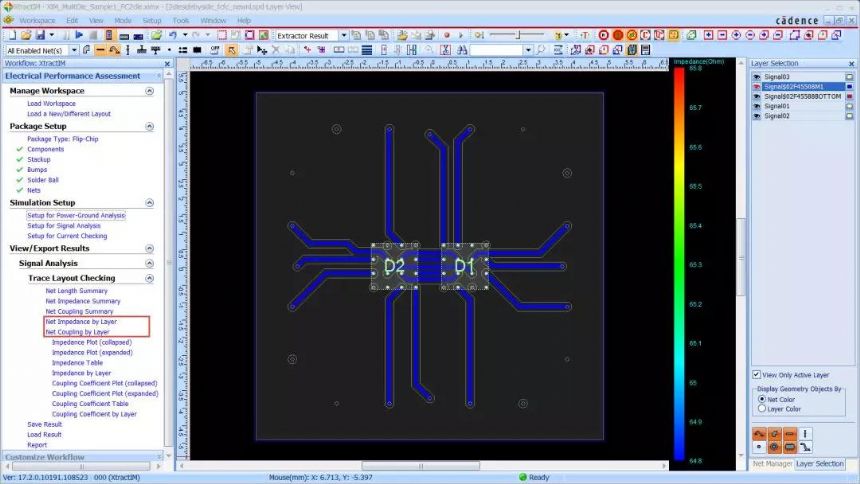

添加了新的选项来显示所有网络的阻抗和耦合结果，用于多Die封装设计

在该版本中，EPA模式中增加了一个新选项，用于显示多Die IC封装设计中所有网络的阻抗和耦合系数。

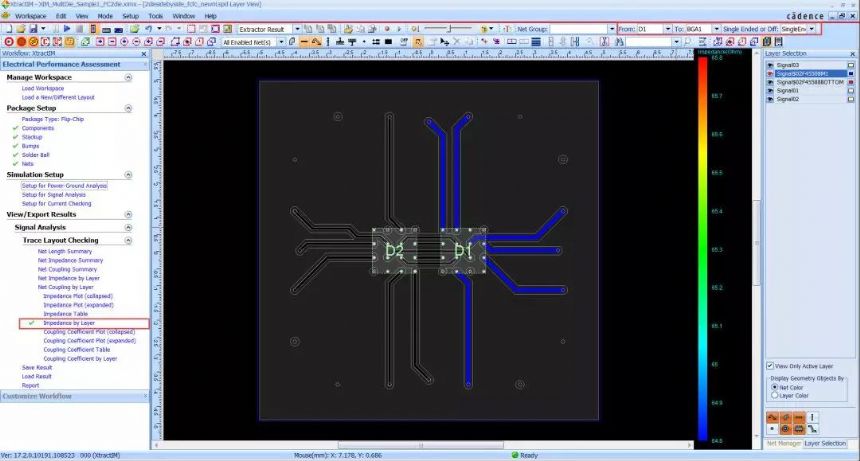

在以前的版本中，每层每次只能显示一个DIE到BGA的阻抗结果。

基于引脚的SPICE模型中增加了用于电路节点命名的新选项

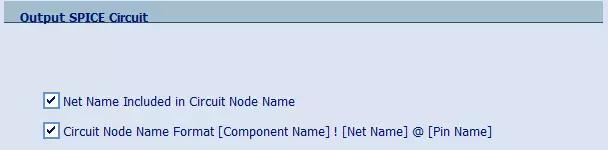

在该版本中，添加了一个新的选项Circuit Node Name Format [Component] ! [Net Name] @ [Pin Name] 以提供另一种方法来定义电路节点名称的分隔符号。

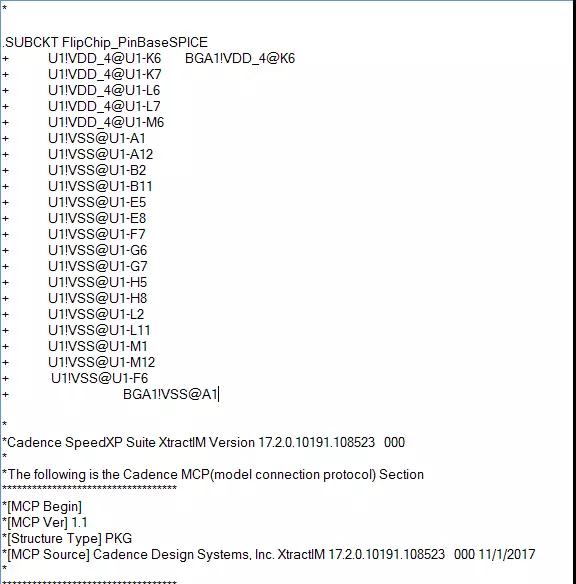

选择此选项时，元器件名称和网络名称由！分隔，网络名称和引脚名称由@分隔。

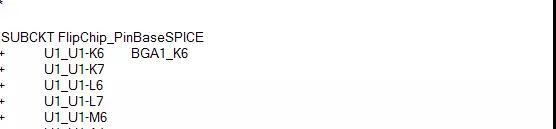

在以前的版本中，基于引脚的SPICE模型中用于电路节点命名规则的分隔符号是下划线()。例如，U1U1-A1。

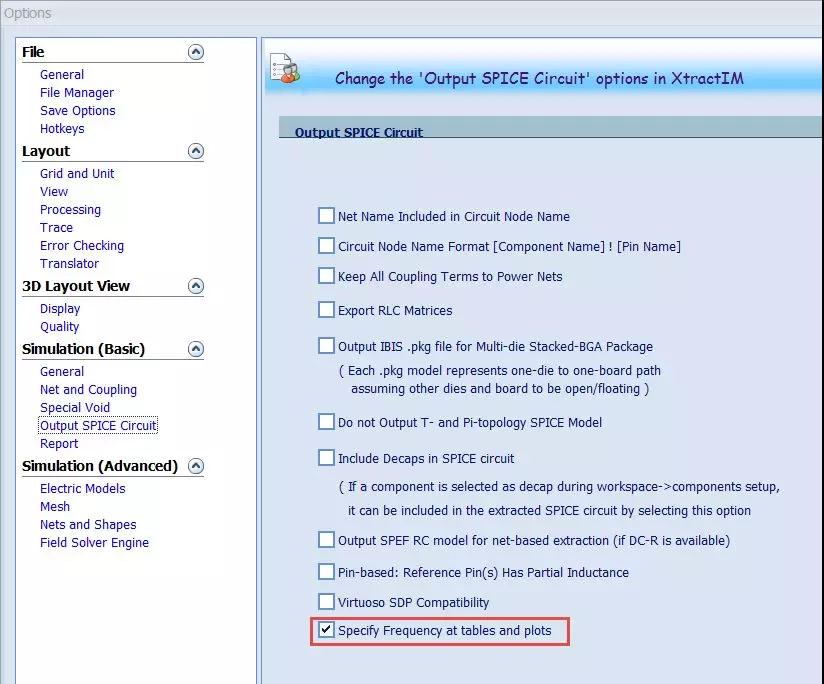

添加新选项用于在RLC报告中显示提取频率

新增加了在表格和图形结果中显示频率的选项，用于以GUI或者report方式查看仿真结果时，显示RLGC提取频率。

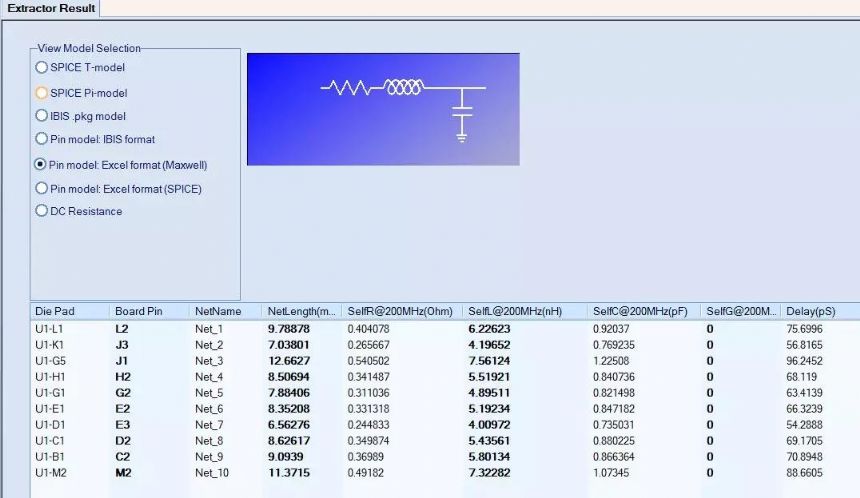

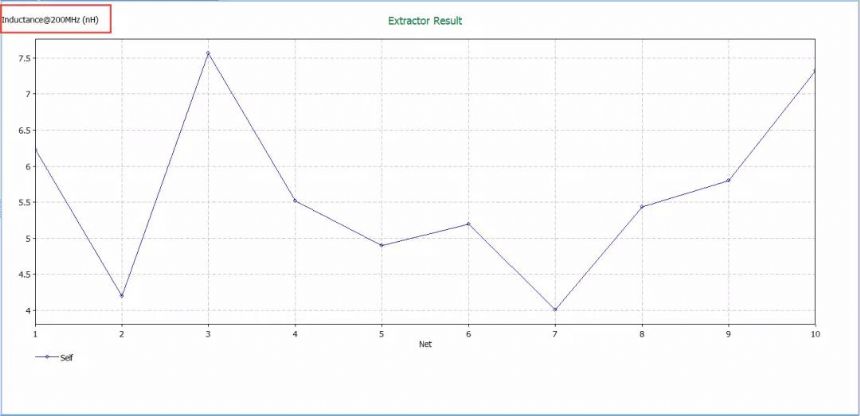

每个网络的RLC：

RLC表格：

添加了新的Tcl命令

模型提取模式中添加了以下新的Tcl命令：

• 导出耦合项的阈值
• 优化的带宽
• 电路拓扑
• 提取的频率范围
