专家讲坛：Cadence 17.2 建库攻略

17.2的发布对于眼尖的小伙伴都会第一时间发现，这次的新版本更新中最显眼的也就数Pad Designer的界面了。全新的界面及建立Pad的方法，使我们对付各种奇形怪状的Pad显得轻而易举。今天我们就一起来来聊聊17.2建库的那些事。。。。。。

Pad Designer User Interface

在17.2版本中，Allegro Pad Designer已经被完全改版了，全新的界面包含了建立特殊PAD的选项，这些选项按照建库的流程从左到右的排列。新的用户界面有PAD的2Dviews突出显示。其他的新feature包括：

• 全新的图形界面。
• 同层或者相邻层的keepout定义。
• 用户自定义mask层从16层扩展到32层。

下面我们通过一个实验来帮助大家认识所有的新Feature。

2D Padstack View

2D Padstack Views我们可以从正面和侧面看到pad的尺寸，钻孔，层面以及钻孔的样式。此界面也可以通过点击图标将其解锁，放到任意位置。

2D Padstack Views由Top View和Side View两个界面组成，其中Side View中还包括Side和Front两个方向来观察。

Pad 类型状态

当用户以及选定pad类型（SMD或插装）后，Pad Type statue会自动切换状态。

单位和精度定义

在最左下角地方可以设置单位和精度。我们可以点击下拉菜单选择所用的单位以及保留小数点位数。

Start Tab

当开始建立一个新的Pad时，我们就要打开Start Tab ，开始选择需要建立的pad类型。这里请注意，新的“17.x”的padstack类型就会在show element中report为“Usage”，16.x升级上来的pad则会report为“Legacythrough and Legacysmd”。

同时我们也可以看到，当选择Fidcial的时候，其他无关选项会自动变成灰色。

Pad 图形

pad geometry 中包含了之前allegro版本中的所有标准图形，同时又新增了以下四种新图形：

圆角矩形

倒角矩形

圆环状

N边型

Drill Tab

定义钻孔大小等都将在Drill Tab中定义，如图，

Hole Type: 钻孔类型有两种选项, 圆或者正方形。可以用下拉菜单来选择。

Finished Diameter/Size: 这里value值则表示钻孔最终成型的钻孔直径值。

Tolerance: 用户定义的可承受的钻孔误差正负值。

Drill Tool size: 钻头大小值。

Non-standard drill: 非标钻孔选择。

Hole/Slot Plating: 选择钻孔是否镀铜。

当我们在前面的pad类型选择via的时候，在drill tab中会多出定义行和列的选项（可以直接定义过孔阵列），如图，

当我们在前面的pad类型选择slot的时候，在drill tab中会多出定义其长宽的选项，如图，

Secondary Drill Tab

二次钻孔选项，从下图中我们就能看出其钻孔的样式。在很多情况下，用户会在PCB板子上放置各种定位螺丝等，但是又苦于机构高度要求，某些地方又不能放置螺丝。现在Allegro就支持这种二次钻孔，它可以将螺丝锁定在PCB板上，但又不影响其高度。其中各个参数的设置，不用我解释大家都能看懂了吧？

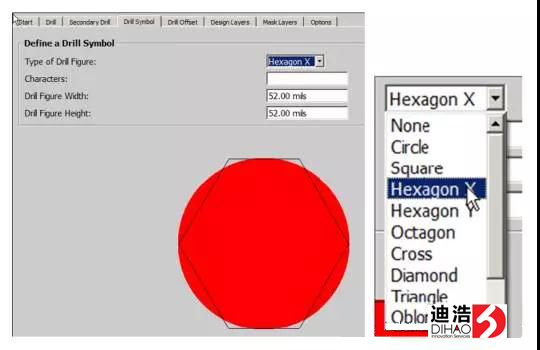

Drill Symbol Tab

这是对于用户定义钻孔大小用何种图形来表示，可看到下拉菜单中有很多图形可选。

The Design Layers Tab

层面设置，和之前一样，包含了top, default，bottom，这里的设置和之前16.x基本一致，只是界面不一样而已，这里我就不多解释了。

The Mask Layers Tab

定义PAD的soldmask和pastemask层面大小。

其中 Add Layer可以设置用户自定义的Mask layer，最多各16层，共32层。

The Options Tab

选项表，这里有三个选项可定义，并只对当前PAD有效。

Suppressunconnected internal pad; legacy artwork – 不显示在当前层没有铜导线连接网络的pad不显示，但是在gerber中保留。Mechanical Pins use antipads asRoute Keepout; ARK – 和之前一样pin继续support Antipad作为keepout Lock Layer Span – 当加入新的层后，保护BBvia不受干扰。如：一个BBvia开始从 layer4到 layer5，然后在layer4和layer5之间插入一个新的层叫做Layer4A。这时候BBvia就变成从layer4到layer_4A。

到这里，Pad Designer部分的就完成了，希望对大家有帮助。

欢迎您的留言反馈！您可以通过tech_server@bjdihao.com.cn联系我们，非常感谢您的关注以及宝贵意见。

本文作者：陈敏敏 （本文转载来源于网络）
