Allegro Sigrity OptimizePI

OptimizePI-自动化的成本性能优化平衡工具

OptimizePI是业界第一款自动化的性能与成本优化工具,允许用户直接选择最佳性价比,最佳性能等优化目标,OptimizePI将为用户从海量的组合方案中选出最符合优化目标的方案供用户选择,用户也可以进行What-i分析,动态评估PDN性能与成本的关系。最新的版OptimizePI也提供EMI电容的优化。

Optimize PI是针对PCB和封装的频域仿真工具,通过前仿真和后仿真实现电容方案的选型和优化,进而提高系统或器件的性能。它能够帮助设计者综合考虑PCB或封装的电源分配网络(PDS)去耦电容的性能和成本。通常可以节省15%到50%的成本,通过分析可以确保系统或器件的PDS实现最佳性能。Optimize PI基于Cadence的电磁场电路混合引擎并结合专有的优化算法,帮助用户快速得到最佳的电容波方案及布局方案。

Optimize PI主要特点:

  • 自动选择和放置去耦电容
  • 减小PCB 和IC 封装中去耦电容的过设计
  • 减小新老产品设计中PDS的成本
  • 制定出高效的去耦电容的设计规则
  • 重新获得不需要的去耦电容所占据的设计区域
  • 动态评估PDS 成本和性能
  • 结合PCB和封装优化PDS性能
  • 创建最低成本、最佳性能的去耦电容放置表
  • 确定EMI电容的数量和位置

OptimizePI-自动化的成本性能优化平衡工具

OptimizePI是业界第一个也是目前为止唯一一个能够综合考虑PDS性能和成本的解决方案。它应用Sigrity专利的电磁分析和优化算法可以使PCB板或IC封装PDS网络的性能或成本达到最优。它还是一个高度自动化的工具,它可以帮助设计人员自动地在合适的位置放置合适容值的去耦电容,来确保产品设计以最低的成本或最小的面积满足电源分配系统(PDS)的性能目标,或者在不增加电容种类的情况下实现最佳的PI性能。


OptimizePI有以下主要功能:

  • 进行保持PI性能不变情况下的最低成本设计
  • 进行基于现有电容种类情况下的最佳PI性能设计
  • 找到对系统PI性能影响最小的电容序列
  • 进行保持PI性能不变情况下的最小面积设计
  • 针对不同电容的容值波动,得到系统阻抗的波动统计范围
  • 进行What-if的分析,动态评估PDS性能和成本的关系
  • 进行包括IC芯片、封装和PCB板级在内的系统级性能/成本优化
  • 评估布局布线前去耦电容的放置方案
  • 自动化流程选择和放置去耦电容,减小产品中去耦电容的过设计
  • 创建最低成本、最佳性能、电容效果最小和面积最小等典型应用下的去耦电容放置表
  • 观察每种优化方案中去耦电容在PCB中的实际放置情况以及各电容位置的环路电感
  • 优化电源系统EMC性能

减小去耦电容的过设计

用OptimizePI通常可以节省15%到50%的成本,对那些去耦电容很多以及板子产量特别大的设计来说效果最为明显。成本的节省主要是通过减少去耦电容的数目和采用价格更低的电容来实现的。然而,一些半导体供应商可能会向用户推荐使用足够数量的去耦电容,但是这常常会导致过设计。OptimizePI则可以帮助用户减小这部分过设计从而获得更大的市场优势。


保证PDS的性能

OptimizePI是在确保了PDS性能不变的基础上实现了成本的降低。Sigrity的优化过程考虑了去耦电容的类型、元器件的成本以及放置位置等各种因素对PDS系统的影响。OptimizePI建议的方案是所有可行设计方案中性价比最佳的方案,性能的计算依据的是全部频率点上所有阻抗观测点位置总体PDS的性能。此外,还可以分别指定各关键器件的性能指标以及指定具体的频段来进行优化。

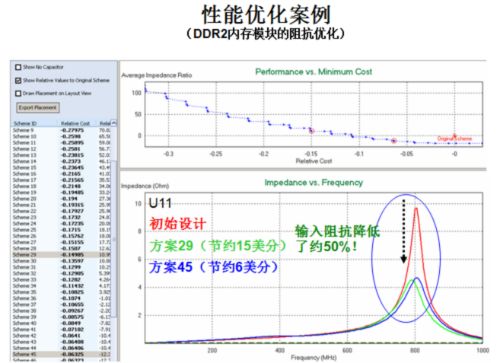

如果希望实现最佳性能,并且原有电容种类和PCB总成本均保持不变,则可以根据优化结果中的性能Vs成本曲线来挑选一个平均阻抗比最小的设计方案。
