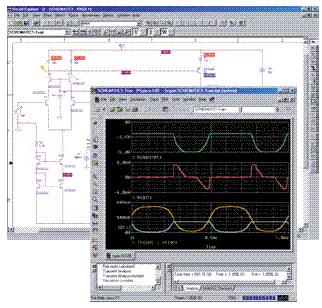

Cadence What’s New In PSpice16.5（PSpice16.5最新功能和更新模型）

PSpice 16.5的元件库在MOSFET Drivers、Alkaline Battery、Supervisory IC、Optocouplers、Voltage Mode Control PWMController Models、Offline IC Switches、Power Inductors、Solid State Relays、Charge Pump-based DC/DC Regulator和Integrationof Operational Amplifier Models from Vendor这10个元器件类别中更新或添加了150多款仿真模型，丰富了仿真资源。

PSpice 16.5新增了局部仿真功能（Partial DesignSimulation）。利用该功能用户可以指定设计的部分电路，并对指定的电路进行仿真；可以用不同的仿真配置文件来仿真设计中的不同电路；也可以只生成设计的指定部分的网表；还可以快速地比较和合并设计的各个部分。用户使用时更加方便，设计效率也将得到大大的提高。

PSpiceV16.5新增加元器件模型

PSpice16.5的元件库添加可以用于各种应用的新模型。新模型分类列表如下：

■ MOSFET Drivers

■ Alkaline Battery

■ Supervisory IC

■ Optocouplers

■ Voltage Mode Control PWM Controller Models

■ Offline IC Switches

■ Power Inductors

■ Solid State Relays

■ Charge Pump-based DC/DC Regulator

■ Integration of Operational Amplifier Models from Vendor

MOSFET Drivers

两个先进的同步整流降压双MOSFET驱动：ISL6614和ISL6612，添加了保护功能。

这些模型保存在swit_reg元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

添加了MICREL 生产的下列MOSFET 驱动：MIC4120, MIC4123,MIC4124, MIC4125, MIC4126, MIC4127,MIC4128, MIC4129, MIC4223, MIC4224,MIC4225, MIC4416, MIC4417, MIC4451,MIC4452

这些模型保存在mfet_drvr元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Alkaline Battery

添加了非充电式1.5V碱性（二氧化锰）电池模型MX1500，该模型的额定电压为1.5V，工作电压范围为0.75V至1.6V

这些模型保存在battery 元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Supervisory IC

在微处理器电路的电源监测上添加了5种监控IC模型：

■      微处理器监控电路（Microprocessor supervisory circuits）

❑ 模型：MIC705, MIC706, MIC707, MIC708

■      微处理器复位电路（Microprocessor reset circuit）

❑ 模型：MIC809-5

这些模型保存在mic_sup元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Optocouplers

添加了18个新的光耦模型： 3N243,3N244, 3N245, 3N261, 3N262, 3N263, 4N47, 4N48, 4N49, MII66158,MII66163,MII66164, MII66183, MII66189, MII66193, MII66223,MII66225, MII66227

这些模型保存在mii_opto元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Voltage Mode Control PWM ControllerModels

添加了业内领先的IC制造厂商生产的22款电压模式控制PWM控制器模型，这些PWM模型可以用于不同的领域，例如：

Ø  用于ASIC，CPU，DSP内核和I/O的电压控制

Ø  用于电源，例如基站、DDR、RAID控制、电信和网络、服务器和台式计算机子系统和分布式系统。

Ø  作为普通的DC-DC转换器

Ø  用于分布式负载电源架构

这些PWM模型保存在swit_reg元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

■       降压稳压器集成开关（Step-downregulator with integrated switches）

❑       模型: MAX8643, MAX8643A

■       降压稳压器集成开关(4A,2MHz )Step-down regulator with integrated switches (4A, 2MHz )

❑       模型: MAX15038,MAX15039

■       内部开关降压稳压器（Internal-switchstep-down regulator）

❑       模型: MAX8566

■       双降压稳压管(DualStep-Down Regulator)

❑       模型: MAX8855

■       带有内部开关的降压型DC-DC稳压器(Step-down DC-DC regulator with internalswitches)

❑       模型: MAX15041

■       带有良好电源性能且少引脚同步降压控制器（Lowpin count, synchronous Buck controller with Power Good）

❑       模型: TPS40192, TPS40193

■       高电流栅极驱动的同步降压控制器（SynchronousBuck controller with high current gate driver）

❑       模型: TPS51163

■       用于DDR的高效集成8A同步降压稳压器（Efficientintegrated 8A sync Buck regulator for DDR applications）

❑       模型:IR3831,IR3841

■       高效的集成14A同步降压稳压器（Efficient integrated 14A sync Buck regulator）

❑       模型: IR3840

■       高效的集成6A同步降压稳压器（Efficient integrated 6A sync Buck regulator）

❑       模型: IR3842

■       高效的功率降压DC-DC转换器（Efficient power step-down DC-DC converters）

❑       模型: MAX5090A, MAX5090B, MAX5090C

■       高效的功率降压DC-DC转换器（500mA的输出电流）(Efficient power step-down DC-DC converters (500mA output current))

❑       模型: MAX5033A, MAX5033B, MAX5033C, MAX5033D

Offline IC Switches

添加了PowerIntegration 的4款Offline IC Switches模型:

LNK302, LNK304, LNK305,LNK306.

这些模型保存在swit_reg元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Power Inductors

添加了44款Coilcraft的功率电感器模型。

这些模型保存在coilcraft_ind元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Solid State Relays

添加了下列固态继电器模型： HSR312, HSR312L,HSR412,HSR412L, CPC117N, CPC1150N,LH1501BAB

这些模型保存在ssr元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Charge Pump-based DC/DC Regulator

添加了下列ChargePump-based DC/DC regulators模型：TPS60500,TPS60501, TPS60502, TPS60503, LM2771, LTC3250.

这些模型保存在cp_cnvtr元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

Integration of Operational AmplifierModels from Vendor

MicrochipTechnology 的22种模型已经与PSpice集成。

这类模型保存在microchip_opamp元件库中。(..Cadence\SPB_16.5\tools\pspice\library\..)

局部模拟仿真（Partial Design Simulation）

16.5版本具有设计局部仿真功能，该功能大大提高了设计效率。用户可以指定设计的部分电路，并进行局部电路仿真。用户可以用不同的仿真配置文件（simulationprofiles）来仿真设计中的不同电路。用户也可以只生成设计的指定电路的局部网表。此外，用户也可以快速地比较和合并设计的各个部分。

注意：该功能在OrCAD CaptureCIS中才能使用。

局部模拟仿真功能特点：

Ø  通过选择电路设计中的部分元器件来模拟仿真

Ø  通过不同的simulation profiles来模拟不同的电路

Ø  对指定的局部设计电路创建网表文件

Ø  快速对比合并局部设计的部分电路

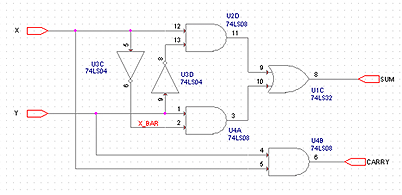

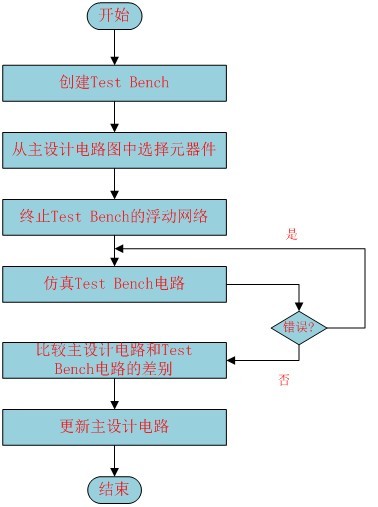

局部仿真功能使用步骤如下：

1、 创建TestBench

2、从主设计电路图中选择元器件

3、 终止TestBench的浮动网络

4、仿真TestBench电路

5、 比较主设计电路和TestBench电路的差别

6、更新主设计电路

Test Bench好比Capture中创建的一个新项目。用户创建一个Test Bench后，主项目项目管理窗口的下方TestBenches节点下将列出该Test Bench的名称。所有的仿真文件和主项目中的参数和变量都将默认的被复制到TestBench项目中。不过Test Bench项目的原理图中元器件将以灰色显示。用户可以通过激活元器件来创建要仿真的局部电路。

用户可能需要在TestBench中添加终端（terminations）和其他元器件，因为Test Bench设计本身必须是已经完成的电路。用户也可以编辑Test Bench，加入激励或仿真文件为仿真做准备。即使该主设计不是PSpice项目，用户也可以仿真Test Bench电路。如果主设计是PSpice项目，Test Bench可以继承主设计的仿真配置文件。

下面详细说明这些步骤

一、创建Test Bench

1、在项目管理器中选择DSN文件。

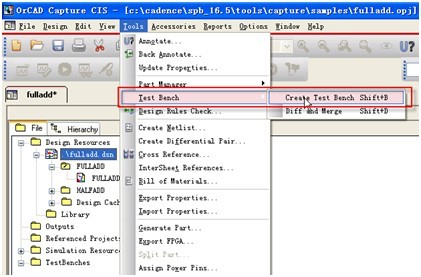

2、选择Tools - Test Bench - Create TestBench。

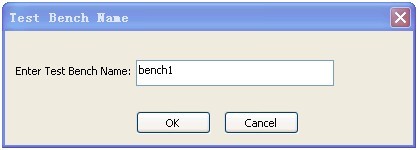

将出现Test Bench Name对话框如下图。

3、 输入bench名称（例如bench1）。

4、点击OK。

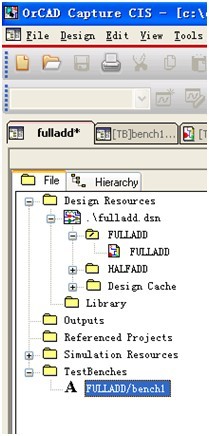

Test Bench将添加到项目管理器的TestBenches分支下（如下图所示）。创建的Test Bench设计包含了主设计项目的所有设计。

Test Bench设计中的元器件都显示为灰色，用户需要把元器件添加到Test Bench设计中才能使它在局部电路中工作。

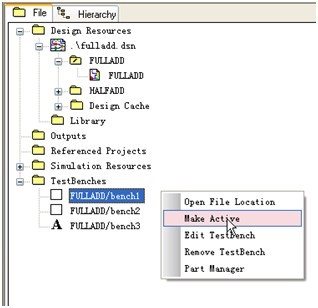

注意：如果有多个Test Bench，用户可以在项目管理器的TestBenches分支下选中该Test Bench，然后右键选择让Make Active来激活该Test Bench。如下图所示。

二、从主设计电路图中选择元器件

用户可以使用的下列方法中的任何一种来激活Test Bench电路中的元器件：在主设计中通过context-menu选定元器件；在Test Bench设计中通过context-menu添加元器件；或通过层次结构添加元器件。

1、从主设计添加元器件

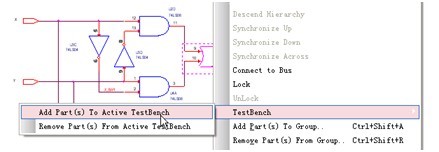

在主设计中选择元器件，右键并选择TestBench - Add Part(s)To Active TestBench

2、从Test Bench设计添加元器件

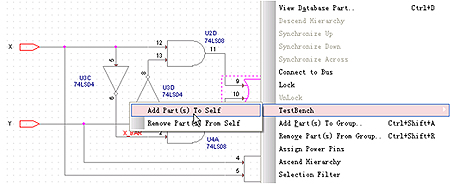

在Test Bench电路图中选择元器件，右键并选择TestBench - Add Part(s)to Self。

3、使用层次结构图添加元器件

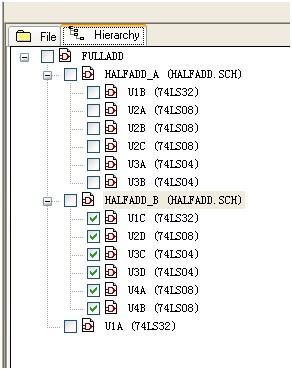

在主设计的层次结构框中查看元器件的添加情况，如下图所示：

同样，用户可以通过这三种方法对Test Bench设计的元器件进行取消激活。Capture将忽略所有非激活元器件。因此，这些非激活元器件件不会被处理，例如，用于仿真。

三、终止Test Bench的浮动网络

当用户只激活设计的部分电路时，很多网络由于没有终止而处于浮动状态。用户可以通过使用浮动网络搜索很轻松地解决这个问题。搜索的方法如下：

1、在Capture中选择Test Bench设计

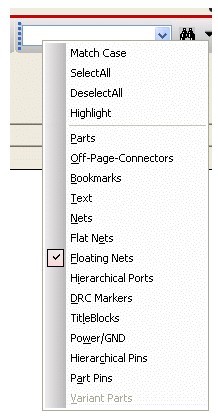

2、在搜索菜单中选择Floating Nets，如图所示

3、点击望远镜形状的搜索按钮

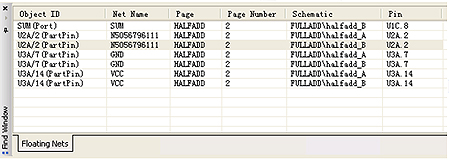

在Find Window中Floating Nets选项卡中将列出所有需要终止的浮动网络。

4、在Find Window中双击某一行在设计中就能找到该网络。

四、仿真TestBench电路

主设计如果是PSpice项目，Test Bench项目将继承主设计的仿真配置文件。假如主设计不是PSpice项目，用户也可以仿真Test Bench电路。但用户需另行配置仿真文件。

五、比较主设计电路和Test Bench电路的差别

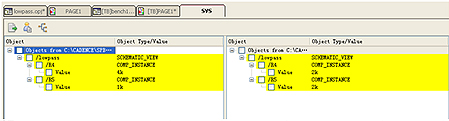

用户可以比较主设计和Test Bench设计，并通过SVS工具高亮显示两者的不同。该工具用颜色来区分不同的类型。结果窗口有两个面板：左边面板是Test Bench，右边面板是主设计。两者区别的类型：不匹配对象（默认黄色），丢失对象（默认红色），匹配对象（显示为白色）。你可以勾选任何Test Bench面板中的对象，并把该对象更新到主设计。但是你不能把丢失对象更新到主设计。

六、更新主设计电路

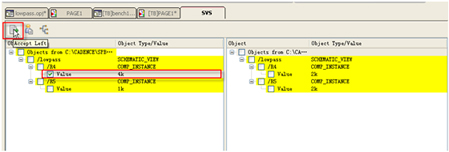

用Test Bench设计中的修改更新主设计，在SVS选项卡中勾选区别并点击Accept Left ( )，如下图所示，完成更新。

Fixed CCRs

CCR ID             描述（Description）

575976            Request  for 66183 Optocoupler Model.

596671            Outputsfrom ADC from datacon libraryare not proper

744656            New PWM Controller PSpice model support

747356            Unmodeledpin exists

749603            Xtallibrary for crystals are not generating correctfrequency

750192            IRHLUB7970Z4 modelin the irf.olb library showsincorrect IDSS

752902            Capture crash on add library in placepart, if syntax errorin prp

755933            Questionon BSIM Models

764271            AMScan not take values like 2k2

767454            Biasdisplay in hierarchy

770472            Invalidparameter error while simulating AD768

772464            Erroron part 14538 present in library IEC/CMOS2.OLB

774174            Pinout of Diode Part-Symbolin Library Does Not match IPC

775009            Errorwhen simulate circuit with MAT01

776823            Description of GaussUser distribution

810126            Description of GaussUser distribution

816422            Enhancement requestto allow more value pair "_npairs"

                          inside vpwl_re_foreversource

846248            BJTdescription in pspcref guide underMOSFET section from 16.2
