OrCAD PCB

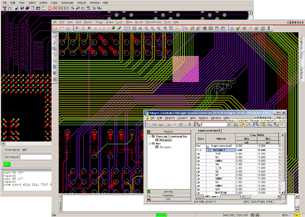

Cadence® OrCAD® PCB Designer with PSpice套装产品包含将PCB从概念到产品化过程所需的一切工具，它拥有一套完整的集成化设计流程-包含设计输入、元器件工具、PCB编辑器、自动/交互布线器，模拟仿真器，以及与制造和机械CAD相关的接口。

Cadence ® PSpice ®A/D将行业领先的模拟及混合仿真技术相结合，为用户提供一个完整的电路模拟与验证解决方案。它能满足电路设计中整个设计周期包括需求分析、设计开发和验证，同时适应电路设计周期需求不断变化的仿真要求。应用PSpice A/D的同时，结合高级选项分析模块PSpice Advance Analysis可帮助设计师提高产品的成品率和可靠性。

PSpice Advanced Analysis可以帮助您改善设计的性能，并提高电路的有效性及可靠性。这些特色包含Sensitivity、Monte Carlo、Smoke(Stress) Analysis；并在Optimizer的引擎里，新建立多种的算法。 这些特色原是针对模拟工作平台的Unix环境，现在也可以用在Windows的工作平台，提供PSpice的Users一个非常好的使用者接口设计。也增加模拟组件的Model到PSpcie里做模拟。

将PSpice与MATLAB Simulink 整合在一起，通过PSpice软件可以实现电子-机械系统级的精确联合仿真。

Cadence OrCAD Signal Explorer能帮助电子设计工程师们解决在电路板设计过程当中遇到的信号完整性问题，这些问题在原理图设计阶段到PCB元器件的布局和布线过程中一直存在。它可以进行布线前和布线后的网络拓扑结构提取、信号仿真分析和验证，允许用户制定设计规则来驱动网络的互连方式来提高PCB设计的稳定性。

 当工程师在PCB板上设计大规模引脚FPGA时，他们将遇到一些挑战：包括创建最初引脚分配、FPGA与原理图相结合、以及确保FPGA的合理布线。Cadence OrCAD FPGA System Planner正是为了应对如此的挑战，该模块为FPGA和PCB的协同设计提供了一个完整的、并具有可扩展性的解决方案，它能使以创建最优“器件-规则-准确”为目标的引脚分配过程自动进行。使用自动引脚分配综合技术来代替以前容易出错的手动操作过程，就可通过这个独特的布局解决方案减少在PCB板设计过程当中出现的反复迭代次数，同时缩短了创建最优引脚分配所需要的时间。
