Cadence OrCAD PCB Designer Professional

Cadence OrCAD PCB Designer Professional是一套全流程PCB设计工具集，它能够完成从原理图设计、网络表生成、PCB布局、PCB布线到加工制造输出，对提高产品的可靠性设计及软件平台的可升级性在业内被高度认可。尤其是该软件所具有的PCB布局布线功能及具竞争力的价格可帮助用户大大缩短设计周期，降低项目成本且加快产品上市周期，使用户永远保持强劲的市场竞争力。

优点

• 提供可靠性、可升级、简单易用的PCB编辑器和布局布线解决方案，并且随着设计要求可以随时进行更新

• 可实现从前端到后端的紧密整合，提高设计效率，确保设计数据完整性

• 包含全面的设计功能组合，完善的PCB设计环境提供了从设计构想到生产制造过程的全套解决方案

• 自动和交互式走线编辑器提供了智能自动布线功能，帮助用户最大限度的提高布线效率

• 动态覆铜技术可以实时填充和挖空，用以消除手工覆铜时挖空出错和自动修复

• 支持电气规则约束，驱动布局布线，如差分对、走线长度延迟规则属性设定等

    功能特性
    编辑功能

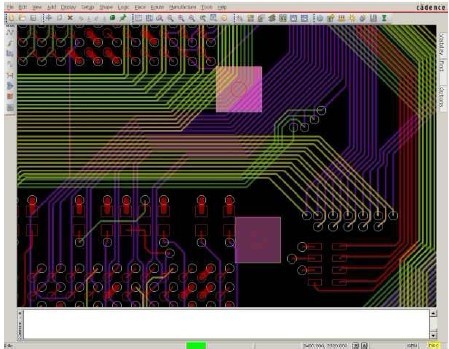

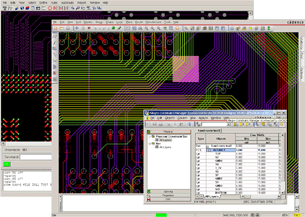

    OrCAD PCB设计解决方案的核心是OrCAD PCB编辑器，这是一个交互式编辑环境，适用于从简单到复杂的多层电路板。
    OrCAD PCB全面的功能组合解决了现在电路板设计和制造中各种广泛存在的问题。该PCB编辑器提供了强大、灵活的布局规划工具，以及基于形状的推挤/走线功能。其中基于形状、任何角度的推挤布线，让设计师可以更方便的解决设计中的互连问题。动态覆铜的功能提供了PCB布局布线过程中实时覆铜的挖空和填充功能。

    约束管理器

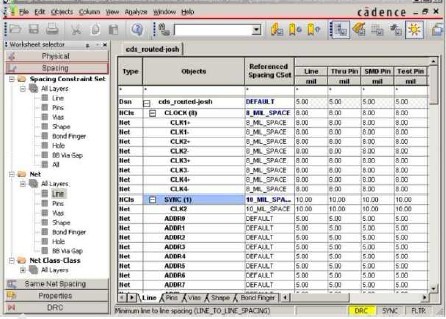

    约束管理器实时地显示了物理/间距规则和高速规则以及它们的状态（根据设计当前所处的状态），并且可适用于设计过程的任一阶段。每个工作表提供了一个电子数据表界面，能够让用户以层级的方式进行定义，管理和确认不同的规则。约束管理器系统完全集成到OrCAD PCB Editor中，约束就可以随着设计过程的进行而被实时地确认。确认过程的结果是用图形化的方式表示约束条件是否满足，满足约束用绿色显示，不满足约束就用红色显示。这可使设计师可以及时地看到设计的进度，以及因电子数据表中任何设计变动而产生的影响。约束管理器还包括DRC数据表和设计物料管理器数据表。

    布局规则定义
    OrCAD PCB Editor包含提供了两种强大而灵活的布局功能：一个交互式布局和一个自动布局。设计师可以在设计输入或布局规划阶段将元件或支电路分配到特定的区域，可以通过索引标识符、封装方式、相关信号名、元件编号或原理图表/页码来过滤或选择元件。

    可视化显示交互式走线
     OrCAD PCB Editor的布线器提供了强大的自动布线功能，同时最大限度的提高了布线效率。实时的、基于形状和任何角度的推挤走线功能可以解决一连串走线中的问题。
    布线模式包括“实时推挤线“，“贴线推挤布线“，“贴线布线”。 实时推挤布线模式是在在实时的，基于形状的布线中动态的推开障碍得到最好的布线路径，自动布线“跳过”像引脚或过孔这样的障碍物。贴线推挤布线模式可以有效地解决构建数据总线的问题，当修改布线时所走的线会以安全间距贴着其它障碍数据的外型走线 , 但必要时会推开其他线路。贴线布线有点像贴线推挤布线的布线模式，但不同之处是不会推开其他线路。实时的，嵌入式的，基于形状的最优布线工具可以在遇到动态过孔或引脚时推挤障碍物或是以安全间距贴着对方布线。

可视化3D显示

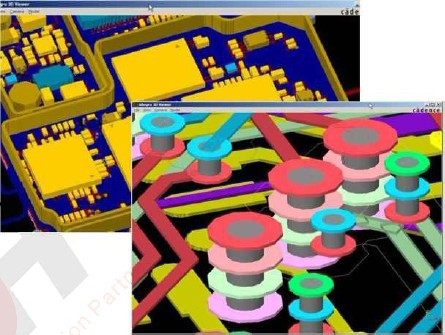

在所有产品的PCB编辑器中都内置有3D浏览器。3D环境支持多种过滤设置，视图抓拍，图像显示系统，例如可进行立体显示，透明度和线框设置，以及拖动鼠标进行平移，缩放和旋转视图操作。3D浏览器也支持复杂的过孔结构和孤铜的显示。使用指令结构可以打开多个显示窗口，并且3D图像可以以JPEG的格式被保存。

 Flipboard功能是将设计数据库中设计界面的Y轴反相。这种“翻转”后重新显示可以把从底部到顶部的查看角度调整为从顶部到底部。对于在实验室或生产车间的硬件工程师来说在CAD系统下调试一个电路板底层是至关重要的。Flipboard不仅是可以查看电路板，而且在此模式下也可以进行设计的修改。

动态覆铜

动态覆铜技术提供了实时填充和挖空功能。动态铜箔的参数有三个不同的设置：全局参数设置，铜箔形状，层次结构。动态铜箔在走线，过孔和元件的添加时能够产生自动的避让效果。当物体被移开时会自动填充上。在操作执行后动态铜箔不需要再进行自动空隙或其他后处理步骤。

    PCB制造
    全套的图像工具，裸板制造和测试输出，包括Gerber 274x，NC钻孔和生成各种裸板测试数据。通过ODB++界面Cadence支持业界最先进的非底片工艺。ODB++数据是为高质量非底片数据生产提供了精确可靠的工业数据格式。

    自动布线
    OrCAD PCB Designer Professional和OrCAD PCB Designer with Pspice都包含OrCAD Specctra，布线算法可以解决广泛的PCB布线问题，简单到复杂，从低密度到高密度，并且可以满足高速PCB约束需要，OrCAD Specctra是一种强大的基于网状无栅格算法的布线器，可以用最高效率的方式进行走线。这种布线方式增加了成功率，提高了生产效率，缩短了产品设计周期。OrCAD Specctra提供了两种强大的互联布线工具：一个手动布线编辑器和一个自动布线器。如果元件、元件引脚或者网络都没有布线约束，那么这两种工具可以对六层电路板进行自动并行布线。

    升级便携性
    不同于其他PCB设计流程，Cadence PCB设计解决方案可以应对不断变化的设计需要和未来的设计问题。基于Allegro PCB设计技术，OrCAD PCB设计解决方案提供了安全的升级功能以应对设计变化带来的挑战。具有在线共享访问OrCAD 和Allegro功能和技术，对于设计方面面临的轻松升级和功能扩展，不再需要转化数据库、学习新的应用软件和更换设计模型。
